USB3 HD Interface für Block Kameras

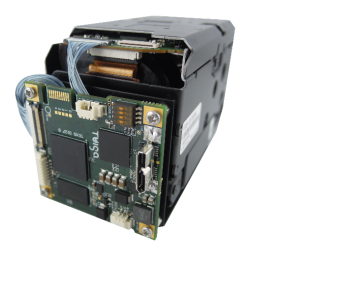

- Das Twiga USB3 Neo Interface ist ein kleines und einfach zu bedienendes USB3-Videomodul für LVDS Block Kameras.
- Es arbeitet mit SuperSpeed USB 3.2 und liefert unkomprimiertes HD-Video bis zu 1080p60.
Anmelden
Funktionen
- Super-Speed-USB 3.2 Gen 1
- Unkomprimiertes HD-Video
- Videoauflösung bis zu 1080p60
- Kompatibel mit der USB-Videoklasse (UVC)
- Kommunikation
- USB CDC(COMport/tty)
- VISCA-Kamerasteuerung über lokalen UART
- GPIOs für Tastaturverbindung
- Externe Stromversorgung der Kamera 6V-12VDC
- Unterstützt Windows- und Linux-Betriebssysteme

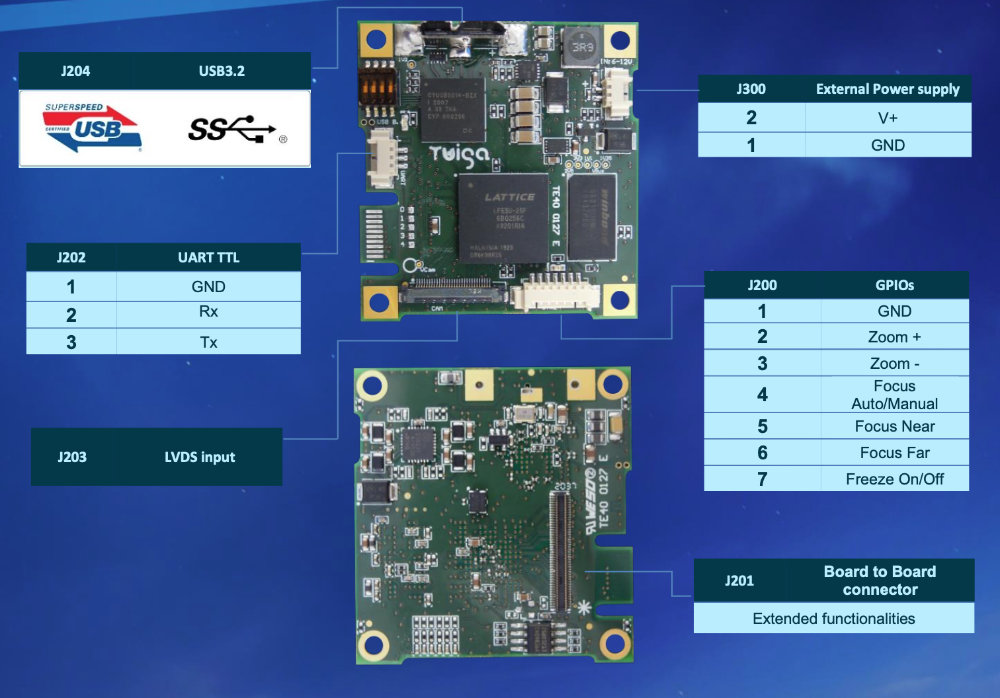

Onboard-Anschlüsse
Plug & Play LVDS zu USB3 Lösung
Ein einfaches USB3-Kabel reicht aus, um die Kamera mit Strom zu versorgen, zu steuern und HD-Videos zu übertragen. Dies ermöglicht eine einfache Implementierung von Bilderfassungslösungen auf den meisten Geräten mit einem USB3-Anschluss (Einplatinencomputer, NVidia-Plattformen oder PCs mit Windows- oder Linux-Betriebssystem).
Unkomprimierter Videostream
Twiga USB3 Neo bietet einen unkomprimierten UVC-kompatiblen Videostrom. Dies ermöglicht die Verwendung von Standardanwendungen (z.B. VLC, Amcap, Windows-Kamera) für die Erfassung, Aufzeichnung und Anzeige von Bildern. Es ermöglicht auch die Entwicklung von benutzerdefinierten Anwendungen und Bildverarbeitung basierend auf DirectShow, GStreamer oder OpenCV.
Add-on-Anschluss für erweiterte Funktionen

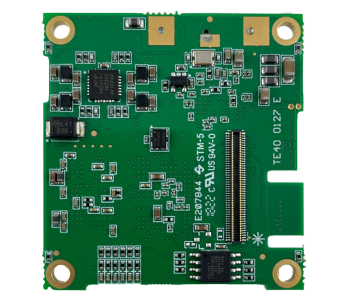

Ein Board-to-Board-Anschluss auf der Rückseite des USB3-Moduls ermöglicht das Einstecken zusätzlicher Boards, um weitere Funktionen zu erhalten (z. B. 4K-Kamera-Kompatibilität) oder eigene Funktionen zu implementieren (z. B. Sync-Informationen, Strobe-Impuls, externer Trigger, Beschleunigungsmesser).
Spezifikation
| Funktionen | Spezifikationen |
|---|---|
| Digitale Videoausgabe | USB3.2 Gen 1 – UVC-kompatibel |
| Kameraeinstellung und -steuerung | VISCA-Protokoll über USB CDC oder UART TTL |
| GPIOs | Kamerabefehle |
| Digitaler Videoausgangsanschluss | USB3 Micro B-Typ |
| Stromversorgung | USB3-Kabel oder extern 6 bis 12 VDC |
| Betriebstemperaturbereich | 0°C bis 60°C |
| Lagertemperaturbereich | -20°C bis 60°C |
| Standards | CE-EMV-konform, Leiterplatte: UL 94 V0 |
| Abmessungen (mm) | 48 (H) x 45 (B) x 11 (T) |
| Gewicht (g) | 13 |
