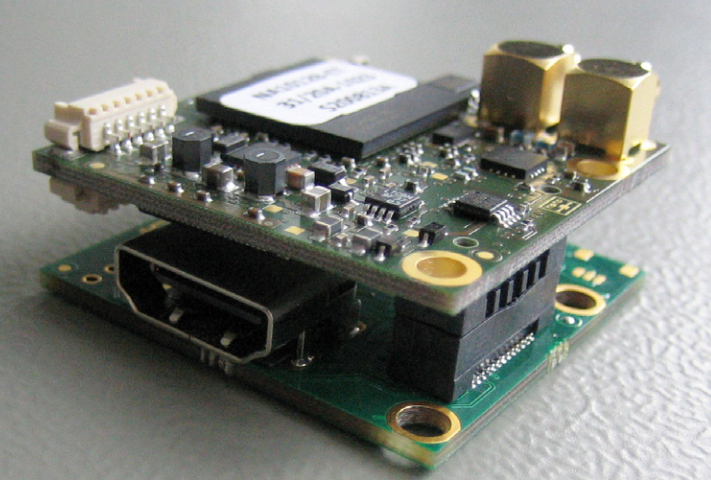

EK-PA-1131 | Auswerteadapter für NA1012B-ET

Der NanoConverter NA1012B-ET von AIVION ist ein HDMI-zu-SDI-Konvertermodul mit sehr kleinem Formfaktor. Er wurde für Anwendungen entwickelt, bei denen minimale Größe und ein großer Betriebstemperaturbereich oberste Priorität haben. Zu diesem Zweck werden HDMI-Eingangsvideo und die Versorgungsspannung über einen Board2-Board-Steckverbinder zugeführt, wodurch HDMI- und Stromkabel überflüssig werden. Das Konvertermodul kann einfach auf Systemplatinen aufgesteckt werden, da ein passender Board2Board-Anschluss vorhanden ist. SDI-Videoausgang ist über zwei rechtwinklige MCX-Koaxialanschlüsse verfügbar. Merkmale Ein HDMI-Eingang HDMI-Eingang über einen Board-to-Board-Anschluss. Konform mit HDMI 1.4a und DVI 1.0.Unterstützt Eingangsformate: RGB 444 YCbCr 444 YCbCr 422 Zwei SDI-Ausgänge 75-Ohm-MCX-Buchsenanschluss. Unterstützt Bitraten gemäß SMPTE292M und SMPTE424M 1.485 Gbit/s 1,485/1,001 Gbit/s 2.97 Gbit/s 2,97/1,001 Gbit/s Full-HD Unterstützung Unterstützte Videoformate: 1080p bei 50/25/24/59.94/29.97/23.98/60/30 1080i bei 50/59.94/60 720p bei 50/ 59.94/60 Erweiterter Temperaturbereich -40°C/+85°C = -40°F/185°F Luftfeuchtigkeit: 20% - 80% Kleiner Formfaktor PCB-Abmessungen 38mm x 38mm Native Videosignalverarbeitung Keine Bildskalierung, keine Formatkonvertierung. Datenblatt NA1012B-ET V1.0.2 herunterladen NA1012B-ET Blockdiagramm NA1012B-ET PCB-Anschlüsse J2 Board to Board Anschluss Samtec Board2Board, ERM8-013-05.0-L-DV-TR Samtec ERF8-013-05.0-L-DV-TR Gegenstecker wird auf der Systemplatine benötigt Stift Signal 1 Reset (gleiche Funktion wie J1 Pin 2) 4,6 HDMI_CLK_N, HDMI_CLK_P 17,19 HDMI_DATA2_N, HDMI_DATA2_P 11,13 HDMI_DATA1_N, HDMI_DATA1_P 5,7 HDMI_DATA0_N, HDMI_DATA0_P 2,3,9,14 GND(0V) 15,21 GND(0V) 18 HDMI_HPD (Hot-Plug-Erkennung) 8 HDMI_CEC 10,12 HDMI_DDC_CLK, HDMI_DDC_DATA 16 HDMI_5V_Eingang 20 VIN DC Versorgungseingang (wie J1 Pin1) 23,25 RXD_TTL, TXD_TTL (wie J3 Pin1/Pin2) 22,24,26 Nicht anschließen J5 / J6 3G-SDI und HD-SDI Ausgangsanschlüsse MCX 75 Ohm, Samtec MCX7-J-P-H-RA-TH1 J1 Stromanschluss Würth WTB 1,25mm, 653 103 131822 Pin Signal 1 VIN, DC Eingang der Versorgungsspannung 2 Reset (hat 4k7 Pullup zu VIN) - Ziehen Sie Pin 2 für 1ms oder länger an GND(0V) für einen Reset, lassen Sie ihn für den normalen Betrieb offen. 3 GND (0V) J3 Serielle Steuerschnittstelle Würth WTB 1,25mm, 653 104 131822 Pin Signal 1 RXD_TTL (3,3V Dateneingang der Debug-Schnittstelle) 2 TXD_TTL (3,3V Datenausgang der Debug-Schnittstelle) 3 GND (0V) 4 Nicht anschließen J2 Board to Board Stecker Signal/Pin Belegung NA1012B-ET Platinenumriss Anmerkungen NA1012B-ET NA1012B-ET konvertiert von einer DVI- oder HDMI-Quelle empfangene Videosignale für die Übertragung über eine 3G/HD-SDI-Schnittstelle, die Taktsignale in einem genau definierten Bereich erfordert. Dies ist möglicherweise nicht der Fall, wenn der Standard-HDMI- oder DVI-Ausgang von Desktop-Computern, Laptops oder anderen Consumer-Geräten als Signalquelle verwendet wird. Die Anforderungen an den HDMI/DVI TMDS-Eingangstakt sind: 3G-Modus: 148.5MHz oder 148.5 MHz/1.001 +/- 60ppm HG-Modus: 74.25MHz oder 74.25MHz/1.001 +/- 80 ppm Die aktuelle Geräteversion unterstützt kein Audio. NA1012B-ET verarbeitet keine HDCP-verschlüsselten HDMI-Eingangssignale. Das Gerät erkennt und misst die Videoeingangsparameter und passt alle notwendigen Einstellungen entsprechend an. Eine manuelle Steuerung ist nicht erforderlich. Die serielle Steuerungsschnittstelle kann jedoch zur Statusüberprüfung verwendet werden. Terminal-Software wie TeraTerm kann verwendet werden, wobei die Parameter auf 38400bps, 8 Datenbits, keine Parität und 1 Stoppbit (8N1) eingestellt werden müssen. Es muss kein Handshake verwendet werden. Je nach Systemkonfiguration und thermischem sowie mechanischem Design der Systemplatine kann ein Kühlkörper erforderlich sein. In einem solchen Fall sollte der Kühlkörper oder das Kühlrohr mit einem der mit einem gelben Quadrat markierten Geräte (siehe Bilder unten), NA1012B-ET Kühlkörper EK-PA1131 Für Test- und Evaluierungszwecke ist der Adapter EK-PA-1131 erhältlich. Er bietet einen HDMI A-Typ-Anschluss für den Videoeingang sowie einen USB2-Anschluss, über den der NA1012B-ET mit 5V DC versorgt werden kann. Außerdem ermöglicht es einen einfachen Zugang zum auf den Debug/Status-Port über einen USB2 UART. Stromversorgung und Umgebung Stromeingang 5V bis 15V DC geregelter Eingangsspannungsbereich Eigenschaften PD = 2,1W (12V DC, Video 1080p60) IDD = 0,17A (TA = 25°C, Luftfeuchtigkeit = 40%) Betriebsbedingungen Umgebungstemperatur (min/max) -40°C/+85°C = -40°F/185°F Luftfeuchtigkeit: 20% - 80% Bedingungen für die Lagerung Umgebungstemperatur (min/max) -10°C/+60°C = 14°F/140°F Luftfeuchtigkeit: 20% - 80% NA1012B-ET | Produktionskit Artikelnummer Inhalt NA1012B-ET HDMI zu 3G/HD-SDI Konverter Karte NA1012B-ET-EXT | Evaluierungserweiterung Artikelnummer Inhalt EK-PA-1131 Evaluierungsadapter für NA1012B-ET TL-EVK-USB2-A-MICROB USB 2.0 Kabel mit einem USB 2.0-A Stecker und einem USB 2.0 micro-B Stecker PS-EP-TA20EWE USB-Netzteil (5 V/2A oder 9V/1,67A) CK-MCX-BNC MCX zu BNC Anschlusskabel TL-EVK-HDMI Hochgeschwindigkeits-HDMI-Kabel. HDMI-A Stecker > HDMI-A Stecker 4K 2 Meter
