6G-SDI Interface Board für Block Kameras
Anmelden
Features
- 6G-SDI (SMPTE ST-2081) digitaler Videoausgang
- Unterstützt 4k-Auflösung - bis zu 2160p25/29,97Hz
- Unterstützt externen Sync-Eingang
- Unterstützt externen Sync-Ausgang (optional)
- Board- und Kamerasteuerung über RS232/TTL
- BNC-Anschluss - MCX-Anschluss optional
- Add-on-Anschluss für kundenspezifische Funktionen
- Kompakt und nachhaltig

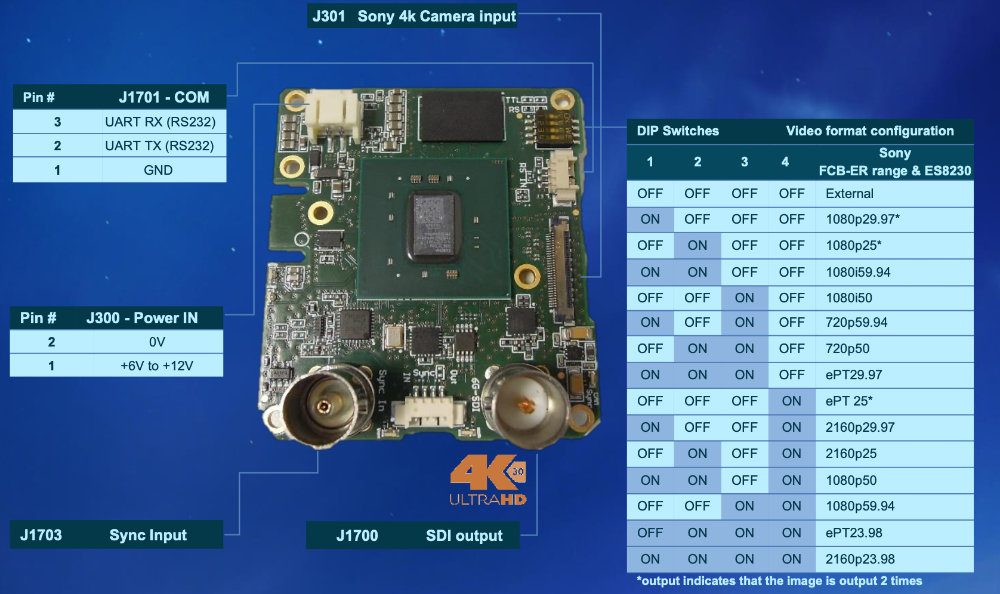

Onboard-Anschlüsse
Externe Sync-Fähigkeiten
Twiga 6G-SDI Ext Sync unterstützt einen externen Synchronisationseingang. Sie bietet Vorteile für Anwender in einer Multi-Kamera-Umgebung: Broadcast-Anwendungen, Bild-Stitching, Synchronisation mit gepulster Beleuchtung oder Überlappung von Wärmebildern und sichtbaren Bildern.
Kundenspezifische Lösungen
Twiga 6G-SDI Ext Sync basiert auf einem leistungsstarken Kintex-7 FPGA, der eine Skalierung in Echtzeit ermöglicht und es Ihnen erlaubt, Ihre eigenen Bildverarbeitungsalgorithmen zu implementieren. Abhängig von Ihrer Anwendung können Sie über einen Board-to-Board-Anschluss auf der Rückseite des Boards zusätzliche kundenspezifische Funktionen entwickeln.
Kompakte & nachhaltige Lösung
Das äußerst kompakte 6G-SDI Ext Sync-Modul kann auf der Rückseite der neuen Sony 4K-Kameras montiert werden, ohne die mechanische Integration zu beeinträchtigen. Die Twiga 6G-SDI Ext Sync Schnittstellenkarte wurde entwickelt, um eine industrielle und nachhaltige Lösung für Anwendungen in kritischen Bereichen zu bieten, die einen langen Lebenszyklus erfordern.
Spezifikation
| Funktionen | Beschreibungen |
|---|---|
| Digitaler Videoausgang | 6G-SDI SMPTE-ST2081 |
| SDI-Ausgang Anschluss | BNC standardmäßig - MCX (Option) |
| Sync-Eingang | Molex-Anschluss standardmäßig BNC - SMB oder MCX (Option) |
| Video format | Bis zu 2160p29.97 |
| Videoformat-Konfiguration | DIP Schalter |
| Kamerakommunikation und Einstellungen | VISCA - Standard: RS232-Pegel - TTL-Pegel (Option) |
| Stromversorgung | 6 bis 12 VDC, 6 W (einschließlich Kamera) Sony ER8550 Kamera und Videoformat eingestellt auf 2160p29.97 |
| Betriebstemperaturbereich | 0°C zu 60°C |
| Vorschriften | CE EMC-konform, PCB: UL 94 V0 |
| Abmessungen (mm) | 50 (H) x 57,5 (B) x Die Gesamthöhe der Platine ist abhängig von der Höhe des verwendeten Steckers (BNC, MCX) TV10 0080 6G-SDI TV50 0023 Befestigungssatz |
